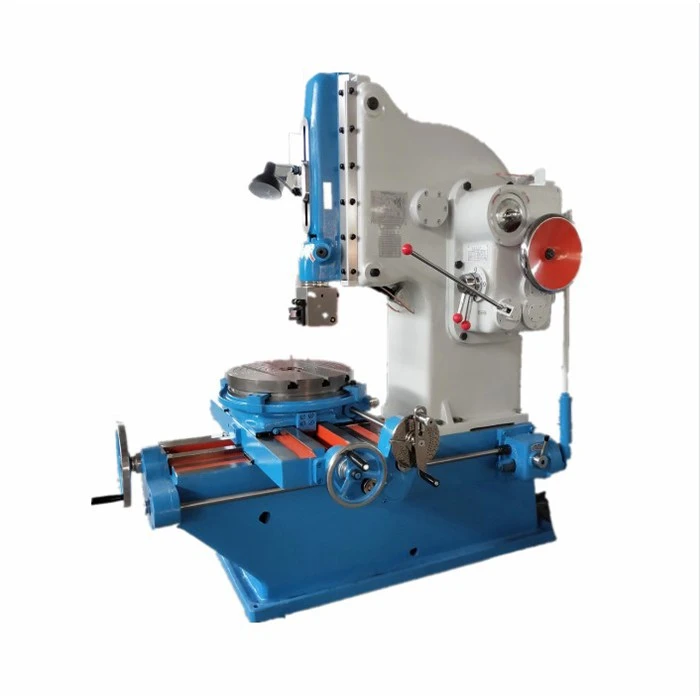

เครื่องสล็อตแนวตั้ง

เครื่องสล็อตรุ่น B5032/ B5040 ใช้สำหรับการกัดพื้นผิวเรียบและขึ้นรูป ร่อง และร่องสลัก Slotting Machine เหมาะสำหรับการผลิตชิ้นเดียวหรือขนาดเล็ก เครื่องจักรส่วนใหญ่ประกอบด้วยคอลัมน์ แกะ โต๊ะ กล่องฟีด กล่องเกียร์ความเร็ว และอุปกรณ์ไฟฟ้า ฯลฯ

การใช้งาน

เครื่องสล็อตแนวตั้งนี้ใช้ในการแปรรูประนาบ โปรไฟล์ และร่องของชิ้นงานต่างๆ และเหมาะสำหรับการผลิตชิ้นเดียวจำนวนน้อย เครื่องมือกลประกอบด้วยชิ้นส่วนหลัก เช่น เตียง แกะ โต๊ะทำงาน กล่องป้อน และอุปกรณ์ไฟฟ้า เตียงประกอบด้วยส่วนบนและส่วนล่าง ด้านหน้าของเตียงด้านบนมีกระทุ้ง โครงเลื่อน และกลไกที่จับโยก และมีฉากกั้นที่ด้านล่างเป็นบ่อน้ำมันหล่อลื่น น้ำมันถูกส่งไปยังแรมส์ รางนำ ฯลฯ ผ่านปั๊มเกียร์ ตัวแยกน้ำมัน ฯลฯ และสามารถเติมน้ำมันได้โดยการเปิดฝาด้านหลังของเตียง ดูระดับน้ำมันด้านหน้าสำหรับระดับน้ำมัน มีรางประกบกันที่ด้านบนของเตียงล่างสำหรับเคลื่อนย้ายโต๊ะทำงานตามยาว มีการติดตั้งมอเตอร์ไว้ด้านหลัง และติดตั้งกล่องฟีดไว้ทางด้านขวาของด้านหลัง กลไก ram rocker เป็นกลไกที่เปลี่ยนการเคลื่อนที่แบบหมุนของเฟืองโยกเป็นการเคลื่อนที่เชิงเส้นแบบลูกสูบของ ram ตามความสูงของชิ้นงาน สามารถปรับ ram ได้ภายใน 315 มม. โปรดดูแผนภาพระบบควบคุมเมื่อทำการปรับ คุณสามารถคลายน็อตที่อยู่ด้านหน้าแรมด้านหน้าได้ก่อน แล้วจึงบิดเฟืองบายศรีที่มีหัวหกเหลี่ยมเพื่อให้ได้ตำแหน่งแนวตั้งของตัวกระทุ้ง ขันน็อตให้แน่นเมื่อเป็นไปตามข้อกำหนด เมื่อตัวตอกกลับคืนสู่ระยะชัก เครื่องมือเม็ดมีดสามารถหมุนโดยใช้หัวจับเครื่องมือรอบๆ สลักเทเปอร์ที่มุมขวาล่าง เพื่อปกป้องคมตัดของเครื่องมือ วงล้อมือบนกระปุกเกียร์สามารถหมุนได้ด้วยมือเพื่อให้กลไกการเคลื่อนที่ในแนวตั้ง โต๊ะทำงานสามารถรับรู้ถึงการเคลื่อนไหวที่แตกต่างกันสามแบบ และสามารถรับฟีดด้วยมอเตอร์ตามยาว ด้านข้าง หรือแบบหมุนได้ตามลำดับ การสตาร์ทและการหยุดของเครื่องมือกลทำได้โดยปุ่มที่ติดตั้งที่ส่วนหน้าของเตียงด้านล่างและที่จับทางด้านขวาของกระปุกเกียร์

คำอธิบายสั้น ๆ

เครื่องกัดร่องแนวตั้งนี้ใช้สำหรับการกัดพื้นผิวเรียบและขึ้นรูป ร่อง และร่องสลัก เหมาะสำหรับการผลิตชิ้นเดียวหรือขนาดเล็ก เครื่องจักรส่วนใหญ่ประกอบด้วยคอลัมน์ แกะ โต๊ะ กล่องฟีด กล่องเกียร์ความเร็ว และอุปกรณ์ไฟฟ้า ฯลฯ

คอลัมน์ประกอบด้วยสองส่วน คือ ส่วนบนซึ่งประกอบเป็นคอลัมน์หลัก และส่วนล่างเป็นฐานเสา

รางสไลด์และกลไกข้อเหวี่ยงติดตั้งอยู่ที่ส่วนบนของเสา ตัวแยกที่อยู่ด้านล่างของคอลัมน์จะสร้างอ่างเก็บน้ำน้ำมัน โดยปั๊มลูกสูบจะจ่ายน้ำมันผ่านตัวจ่ายน้ำมันไปยังรางนำน้ำมัน ฯลฯ สำหรับการเติมน้ำมัน เพียงเปิดฝาครอบด้านหลังของคอลัมน์ สังเกตระดับน้ำมันจากเกจวัดน้ำมันที่ด้านหน้าเสา ด้านหน้าของฐานเสามีตัวประกบไว้สำหรับเคลื่อนโต๊ะตามแนวยาว มอเตอร์ไฟฟ้าติดตั้งอยู่ที่ด้านในด้านหลัง ในขณะที่กล่องป้อนอาหารติดตั้งอยู่ที่ด้านหลังขวาของฐานเสา

ตัวกระทุ้งและกลไกข้อเหวี่ยงของเครื่องสล็อตแนวตั้งใช้สำหรับแปลงการเคลื่อนที่แบบหมุนของเพลาข้อเหวี่ยงให้เป็นการเคลื่อนที่แบบลูกสูบของตัวกระทุ้ง ตามความสูงของงานที่แตกต่างกัน ตัวกระทุ้งสามารถปรับได้ในช่วง 0-400 มม. สำหรับการปรับแรม ให้คลายน็อตยึดที่ติดตั้งไว้ด้านหน้าแรมออกก่อน จากนั้นจึงหมุนเฟืองบายศรีซึ่งมีรูหกเหลี่ยม จากนั้นจึงทำการปรับแนวตั้งของแรมได้ เมื่อการปรับเสร็จสมบูรณ์ ต้องแน่ใจว่าได้ขันน็อตให้แน่นอีกครั้ง ในระหว่างจังหวะกลับของตัวกระทุ้ง บล็อกเครื่องมือสามารถแกว่งไปรอบๆ หมุดบานพับที่ติดตั้งที่ด้านขวาล่างของบล็อคเครื่องมือ เพื่อป้องกันคมตัดของเครื่องมือร่องจากความเสียหาย แฮนด์วีลที่ติดตั้งอยู่บนกระปุกเกียร์ความเร็วนั้นมีไว้สำหรับการเคลื่อนตัว ram ในแนวตั้งแบบแมนนวล
