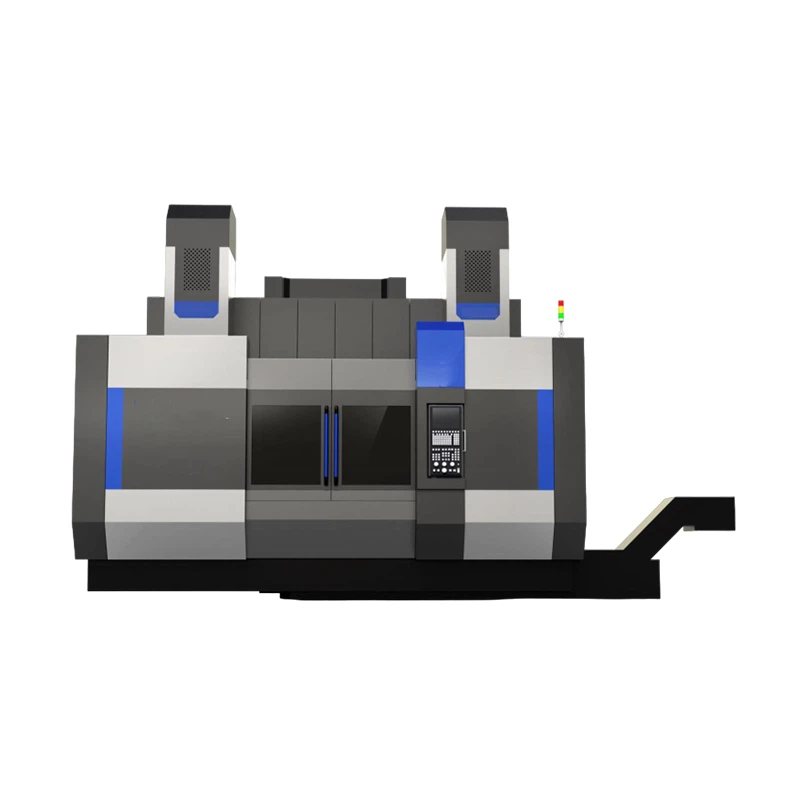

เครื่องกลึงแนวตั้ง CNC Turning Grinding

รุ่น YH5110CM / YH5117CM / YH5123CM / YH5126CM / YH5235CM เครื่องกลึงซีเอ็นซีและเครื่องบดเหมาะสำหรับการประมวลผลวาล์วผีเสื้อสามประหลาดหมุนยากสองทางบดรวมเครื่องพิเศษรวมสำหรับวาล์วผีเสื้อสามตัววาล์วประหลาดบ่าวาล์วด้านในและด้านนอก กรวยด้วย แหวนซีลสำหรับการกลึง การเจียร และการแปรรูปอื่น ๆ โพสต์เครื่องมือกลึงและโพสต์เครื่องมือเจียรมีฟังก์ชั่นการปรับมุมอัตโนมัติ
ระบบป้อน (แกน X, แกน Z) ขับเคลื่อนโดยเซอร์โวมอเตอร์ป้อนอาหาร ผ่านการเชื่อมต่อที่ยืดหยุ่นเพื่อให้ได้ฟีดแนวนอนและแนวตั้งของเสาเครื่องมือและการเคลื่อนไหวที่รวดเร็ว การป้อนแนวนอนและแนวตั้งใช้โครงสร้างรางนำแบบแข็งรางนำกำลังดับระบบป้อนอาหารถูกขับเคลื่อนโดยตัวลดดาวเคราะห์และระยะห่างในการเคลื่อนที่ต่ำมากซึ่งช่วยเพิ่มความแม่นยำในการส่งและความไวในการเคลื่อนที่ช่วยลดการสั่นสะเทือนและ เสียงส่งผ่านและปรับปรุงความแม่นยำในการเคลื่อนที่ของเสาเครื่องมือ

ส่งคำถาม

เครื่องกลึงแนวตั้ง CNC พร้อมเครื่องเจียร

ไม่ใช่

คำอธิบาย

พารามิเตอร์ข้อมูลจำเพาะ

ข้อมูลจำเพาะ	หน่วย	YH5110	YH5117	YH5123	YH5126	YH5235
สูงสุด เส้นผ่านศูนย์กลางการตัด	มม	1000	1700	2300	2600	3500
เส้นผ่านศูนย์กลางโต๊ะทำงาน	มม	1000	1400	2000	2300	3200
ความสูงของชิ้นงานสูงสุด	มม	1000	1200	1800	1800	2500
สูงสุด น้ำหนักชิ้นงาน	t	2	5	8	10	20
สูงสุด แรงบิดของโต๊ะทำงาน	KN.ม	20	30	35	40	63
ช่วงขั้นตอนโต๊ะทำงาน		4 เกียร์ไม่มีขั้นบันได	4 เกียร์ไม่มีขั้นบันได	4 เกียร์ไม่มีขั้นบันได	4 เกียร์ไม่มีขั้นบันได	4 เกียร์ไม่มีขั้นบันได
ช่วงความเร็วโต๊ะทำงาน	รอบ/นาที	1-250	1-160	1-80	1-63	1-50
ขั้นตอนการป้อนโพสต์เครื่องมือ		ไม่มีขั้นตอน	ไม่มีขั้นตอน	ไม่มีขั้นตอน	ไม่มีขั้นตอน	ไม่มีขั้นตอน
ช่วงฟีดโพสต์เครื่องมือ	มม./นาที	0.1-500	0.1-500	0.1-500	0.1-500	0.1-500
สูงสุด แรงตัดของเสาเครื่องมือ	KN	18	22	25	25	63
โพสต์เครื่องมือการเดินทางในแนวนอน	มม	700	950	1250	1450	1900
ทูลโพสรามทราเวล	มม	650	800	1000	1000	1200
โพสต์เครื่องมือความเร็วอย่างรวดเร็ว	มม./นาที	2500	2500	2000	2000	2000
ความเร็วข้ามลำแสง	มม./นาที	440	440	400	400	400
ขนาดแถบเครื่องมือ	มม	32*32	32*32	32*32	32*32	32*32
กำลังมอเตอร์หัวเจียร	กิโลวัตต์	5.5	11	11	11	11
ขั้นตอนความเร็วหัวเจียร		ไม่มีขั้นตอน	ไม่มีขั้นตอน	ไม่มีขั้นตอน	ไม่มีขั้นตอน	ไม่มีขั้นตอน
ช่วงความเร็วของหัวเจียร	รอบ/นาที	1500-3000	1500-3000	1500-3000	1500-3000	1500-3000
สูงสุด ความสูงของการบด	มม	800	1000	1600	1600	2200
นาที. การเจียรเส้นผ่านศูนย์กลางรูใน	มม	240	300	300	500	500
ระดับการบดสำเร็จ	m	รา 0.2-0.4	รา 0.2-0.4	รา 0.2-0.4	รา 0.2-0.4	รา 0.2-0.4
มอเตอร์หลัก	กิโลวัตต์	22	30	30	37	55
มิติโดยรวม	มม	790044503150	900045503650	1000057704200	1000060004200	1100073005350
น้ำหนักเครื่อง	t	19	25	33	37	52

คุณลักษณะของผลิตภัณฑ์

ระบบป้อน (แกน X, แกน Z) ขับเคลื่อนโดยเซอร์โวมอเตอร์ป้อนอาหาร ผ่านการเชื่อมต่อที่ยืดหยุ่นเพื่อให้ได้ฟีดแนวนอนและแนวตั้งของเสาเครื่องมือและการเคลื่อนไหวที่รวดเร็ว การป้อนแนวนอนและแนวตั้งใช้โครงสร้างรางนำแบบแข็งรางนำกำลังดับระบบป้อนอาหารถูกขับเคลื่อนโดยตัวลดดาวเคราะห์และระยะห่างในการเคลื่อนที่ต่ำมากซึ่งช่วยเพิ่มความแม่นยำในการส่งและความไวในการเคลื่อนที่ช่วยลดการสั่นสะเทือนและ เสียงส่งผ่านและปรับปรุงความแม่นยำในการเคลื่อนที่ของเสาเครื่องมือ

เครื่องเจียรกลึงแนวตั้ง CNC นี้เหมาะสำหรับการประมวลผลวาล์วผีเสื้อสามเครื่องเจียรแข็งแบบสองทางประหลาดประหลาดรวมเครื่องจักรพิเศษสำหรับวาล์วผีเสื้อตัววาล์วประหลาดสามตัวบ่าวาล์วกรวยด้านในและด้านนอกพร้อมแหวนปิดผนึกสำหรับการกลึงเจียรและการประมวลผลอื่น ๆ . โพสต์เครื่องมือกลึงและโพสต์เครื่องมือเจียรมีฟังก์ชั่นการปรับมุมอัตโนมัติ และความแม่นยำสามารถแม่นยำถึงวินาที องศา นาที เพื่อให้เกิดการติดตั้งและการกระจาย

เครื่องมือกลใช้ระบบป้องกันกึ่งปิดทั้งเครื่อง และติดตั้งเครื่องกำจัดเศษและรถเก็บเศษ รูปทรงเครื่องมือกลมีความสวยงามและกว้างขวาง ป้องกันเศษเหล็กและสารหล่อเย็นกระเด็น และทำให้ผู้ปฏิบัติงานอยู่ในสภาพแวดล้อมที่ปลอดภัยและสะดวกสบาย

ส่วนควบคุมไฟฟ้าได้รับการออกแบบ สร้าง ว่าจ้าง และบริการหลังการขายอย่างเป็นอิสระ ซึ่งสามารถรับประกันคุณภาพของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพและแก้ปัญหาความกังวลของผู้ใช้

การออกแบบ การผลิต และการติดตั้งเครื่องมือกลทางไฟฟ้าเป็นไปตามมาตรฐานคณะกรรมการไฟฟ้าระหว่างประเทศ IEC204-1 หรือ GB52261-2002 อุปกรณ์ไฟฟ้าของเครื่องจักรอุตสาหกรรมส่วนที่ 1 เงื่อนไขทางเทคนิคทั่วไป
